商品コード:
e004

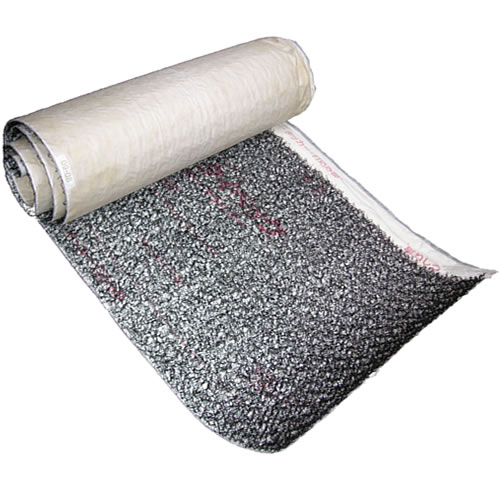

エアギャップシート

商品サイズ:
厚み:10mm、幅:1M、長さ:15M
荷姿:
直径:44cm、幅:100cm、重量:約9kg
メーカー:
EVER
メーカーURL:
http://www.ever-corp.com/product/air.html

屋根の結露防止・カビ対策・湿気対策に!タイベックルーフライナー使用の、金属屋根用通気防水下地材「エアギャップシート」

製品、施工についてお問い合わせはこちら

空気層による屋根の長寿命化!結露を防止し、湿気・熱気を排出!

エアギャップシートは金属屋根専用通気防水下葺材です。
使用することで「断熱性能の向上」・「結露防止・耐久性の向上」 ・「遮音性能」など、住宅の機能を向上させ、屋根の長寿命化を実現いたします。


空気層による屋根の長寿命化をPDFでみる。




※住宅瑕疵担保履行法により定められた設計施工基準に適合するルーフィング材です。

エアギャップシートは金属屋根専用通気防水下葺材です。

エアギャップシートの製品効果

屋根の効率的な排湿・排熱、断熱性能の向上、結露防止・耐久性のアップ、遮音性能。

エアギャップシートの網状体が野地板に直接施工される直張り構造の屋根材と野地板との間に10mmの空気層を作り、野地面の空気層と小屋裏換気との組み合わせにより、効率的な排湿・排熱を行います。 これにより、金属屋根裏面の結露対策に優れた効果を発揮し、住宅の長寿命化を実現し、空気層の効果により、断熱性能が向上、夏涼しく・冬暖かい環境を作り出します。 更には金属屋根材と立体網状体が全体的に接触することにより、耳障りな金属屋根の雨音を軽減いたします。

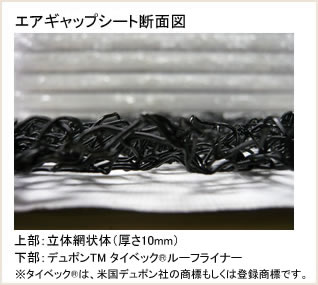

エアギャップシート断面図

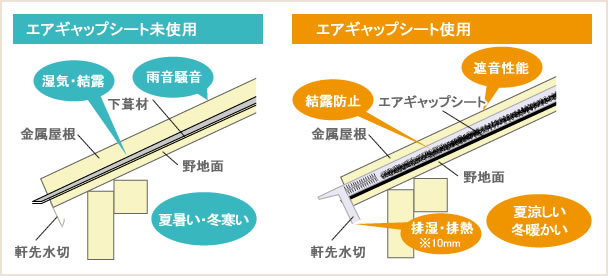

エアギャップシートの使用前後

結露や湿気による屋根の不具合事例

実際にあった、結露・湿気・カビによる屋根の不具合をご紹介

金属屋根材裏側 結露によるサビの発生

金属屋根材裏側 結露によるサビの発生


小屋裏の結露で垂木に腐朽菌の発生

小屋裏の結露で垂木に腐朽菌の発生


小屋裏の結露で垂木に腐朽菌の発生

ルーフィングと野地板の間での結露

外断熱における結露による合板の劣化

外断熱における結露による合板の劣化


野地板の雨水や結露の跡

野地板の雨水や結露の跡


雨水や結露水による野地合板の腐朽

雨水や結露水による野地合板の腐朽

湿気による野地板の強度の低下

湿気による野地板の強度の低下


湿気による野地板の強度の低下

湿気による野地板の強度の低下




エアギャップシートの実験データ

屋根の排湿・排熱、断熱性能、結露防止・耐久性を実証したデータのご紹介


エアギャップシートの遮熱効果

エアギャップシートを使用した場合の特長としては、遮熱があります。
実験棟(西日本工業大学・小野研究室)で測定した所、網状体の有無で小屋裏温度が約5℃低下しました。

エアギャップシートの遮熱効果

小屋裏温度湿度(エアギャップシート有無)

小屋裏温度低下を防ぎます。小屋裏湿度は低湿化します。
そのため、野地板の結露軽減に繋がります。

小屋裏温度湿度(エアギャップシート有無)

野地上湿度(エアギャップシートによる排湿)

空気層により、野地上の湿気を棟から排出することが可能になります。
金属裏面の結露防止に効果があり、金属屋根材裏面の腐食を軽減できます。空気層によって、放射冷却の影響が和らげられています。

野地上湿度(エアギャップシートによる排湿)

北面野地上温度(空気層有無の違い)

空気層無の屋根では、放射冷却によって外気温度より3℃低下し、空気層有では外気温度より5℃高くなっています。
空気層によって、放射冷却の影響が和らげられています。

北面野地上温度(空気層有無の違い)

タイベック®ルーフライナーとは

エアギャップシートの防水部は、旭・デュポン フラッシュスパンプロダクツ㈱が製造販売する「タイベック®ルーフライナー」が使用されています。タイベック®は高密度ポリエチレン100%の強靭で耐久性のある不織布です。建材用途では引張引裂強度が大きく、耐水性・通気性に優れているなどの特徴を活かして、外壁材の内側の透湿・防水シートして、日本では約30年前に販売を開始し、透湿防水シートの代名詞となっています。タイベック®ルーフライナーは2000年に発売開始以来、既に2万棟以上の実績がありますが、住宅以外にも公共・民間の大型物件や寺社仏閣の建物にも幅広く使われています。


透湿性能・耐久・耐熱性能

屋根の寿命を延ばす 透湿性に優れたデュポン™タイベック®を基材としているため、野地板の湿気を屋外に透過・放出し、野地板の腐敗・変形を防ぎます。 また、熱に対する優れた耐久性能も確認されています。

タイベック®ルーフライナーとは

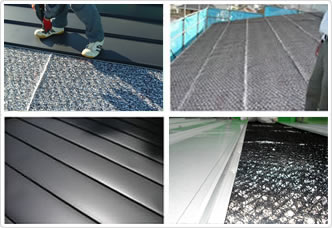

エアギャップシートの施工手順


エアギャップシート施工例1

【1】捨貼用透湿シートを軒先・ケラバに施工します。


エアギャップシート施工例4

【4】重ね部をタッカーで仮止めします。


エアギャップシート施工例7

【7】金属屋根材を通常通り施工します。

エアギャップシート施工例2

【2】捨貼用透湿シートの上にギャップエッジを施工します。


エアギャップシート施工例5

【5】貼り終わった状態です。


エアギャップシート施工例8

【8】網状体でテンションがかかりきれ いに施工できます。

エアギャップシート施工例3

【3】ルーフィングと同様に重ね合わせて施工します。


エアギャップシート施工例6

【6】吊り子は網状体の上から留めます。


施工手順マニュアル

※施工手順マニュアルは、こちらからダウンロードできます。


金属屋根用通気防水下地材「エアギャップシート」の施工例

「エアギャップシート」の施工例

エアギャップシートで屋根の結露防止

【実施内容】

屋根の結露防止のため屋根に通気層を作り、その上に太陽光パネルを施工しました。

結露防止のために通気は非常に大切で、金属屋根専用通気防水シートエアギャップシートを下葺材に使用しました。

≫ 詳細を見る

エアギャップシート大型施工事例

漁港荷捌場1

漁港荷捌場1


漁港荷捌場2

漁港荷捌場2

小中学校1

小中学校1


小中学校2

小中学校2

大学ゲストハウス1

大学ゲストハウス1


大学ゲストハウス2

大学ゲストハウス2
